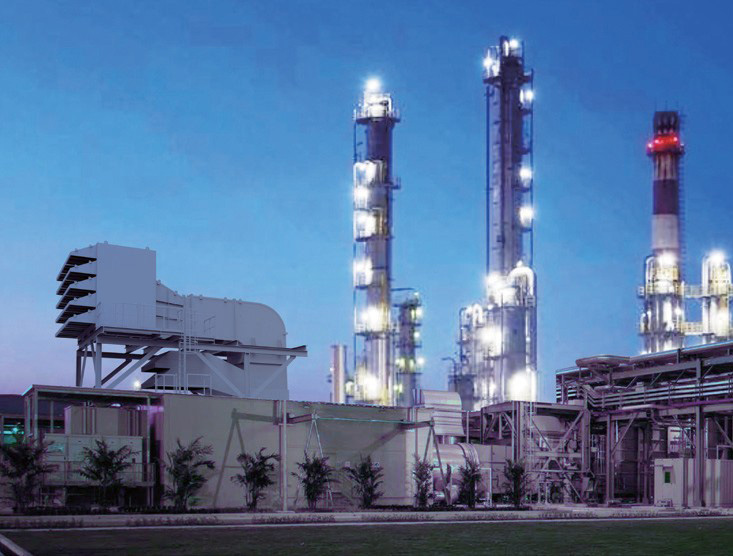

Grupo electrógeno de turbina de gas AGT-12
Adecuado para：

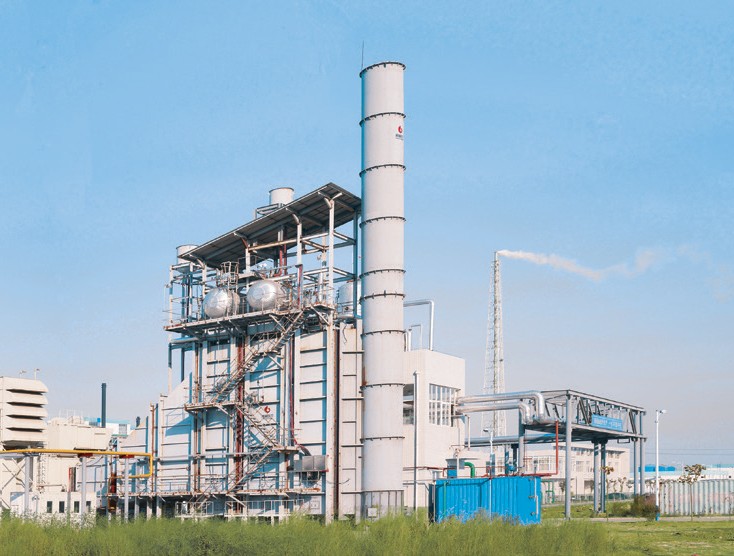

※ Generación de energía
※ Cogeneración de calor y electricidad
※ Accionamiento mecánico
※ Energía distribuida

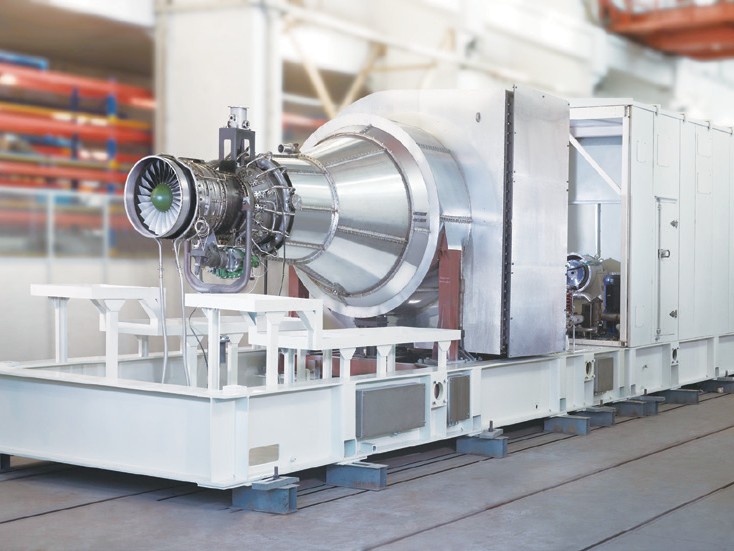

AGT-12 Turbina de gas
AGT-12 es el primer grupo generador de turbina de gas de clase 10MW con derechos de propiedad intelectual completamente independientes de China. Tiene una estructura compacta, es seguro y fiable, fácil de manejar y mantener, y tiene una larga vida útil. Puede utilizarse en la generación de electricidad, la cogeneración de calor y electricidad, la presurización de tuberías, la energía distribuida y otros campos.
En condiciones ISO, con gas natural como combustible, los datos de rendimiento de la turbina de gas son los siguientes:
| Artículo | Unidad | Índice de rendimiento |
|---|---|---|
| Potencia eléctrica | MW | 11.5 |
| Eficiencia a plena carga | % | 27 |
| Tasa de calentamiento | kJ/kWh | 13333 |
| Velocidad PT | rpm | 4700 |
| Relación de presión | 11.76 | |
| Caudal másico de escape | kg/s | 60 |
| Temperatura de escape | ℃ | 495 |
¡La serie CSE de compresores de expansión monotornillo de CTS para generación de energía ofrece una amplia gama de aplicaciones para una gran variedad de gases, incluidos gases corrosivos, con un rango de aplicación del 5% al 100%, presiones positivas o negativas a altas temperaturas de hasta 180 grados Celsius, y presiones de hasta 10 veces la relación de presión, así como expansores monotornillo con relaciones de expansión de hasta 18 veces la relación de presión. y expansores monotornillo con relaciones de expansión de hasta 18 veces!
Composición del grupo electrógeno
| Turbina de gas | Reductor de engranajes | Sistema auxiliar |
|---|---|---|
| > Turbina de gas aeroderivativa, salida en el extremo de la turbina | > Sistema de entrada de aire | |
| > Velocidad de salida 1500/1800 rpm | > Sistema hidráulico de arranque y control de aceite | |
| turbine end | > Con bomba de aceite mecánica | > Sistema de lavado con agua |
| > Compresor | > Sistema de aceite lubricante para turbinas de gas | |
| · Flujo axial LP de 4 etapas | > Sistema auxiliar de aceite lubricante | |
| · Flujo axial HP de 7 etapas Acoplamiento | Coupling | Sistema de suministro y medición de combustible |
| > Cámara de combustión | > Sistema automático de extinción de incendios | |
| · Cámaras de combustión anulares Generador | Vibración del generador | Recinto y sistema de ventilación |
| > turbina | > Bipolar, trifásico, estator | > Base del motor |
| · HP de una etapa | bobinado cableado tipo Y | > Sistema de drenaje |
| · LP de una etapa | > Excitación sin escobillas | > Sistema de refrigeración |
| Turbina eléctrica | > Método de refrigeración: aire-agua | > Sistema de aire comprimido |
| · 2-Etapas | refrigeración | > Sistema de refrigeración de turbinas |
| > Nivel de protección：IP54 | > Sistema de combustible | |
| > Aislamiento clase F | > Sistema de aceite a presión IGV | |
| > Nivel de tensión: 10.5kV | > CCM | |
| > Frecuencia: 50/60 Hz | > Sistema CC |
Esquema del grupo electrógeno

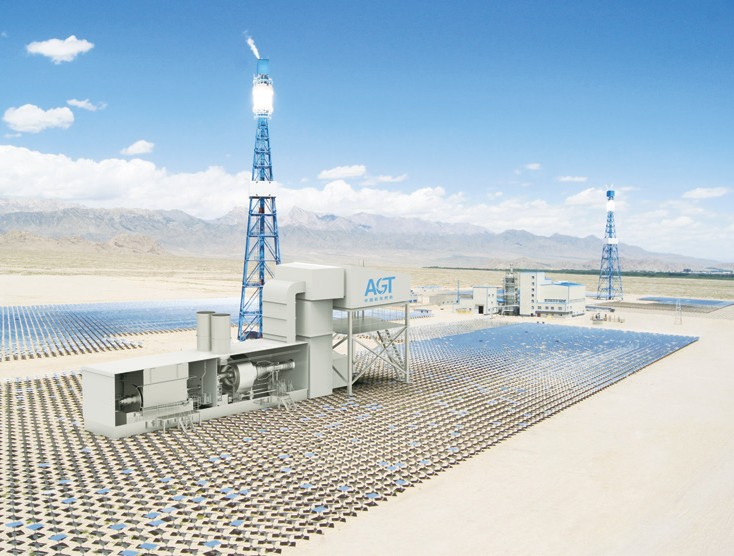

Grupo electrógeno de turbina de gas AGT-25
Adecuado para：

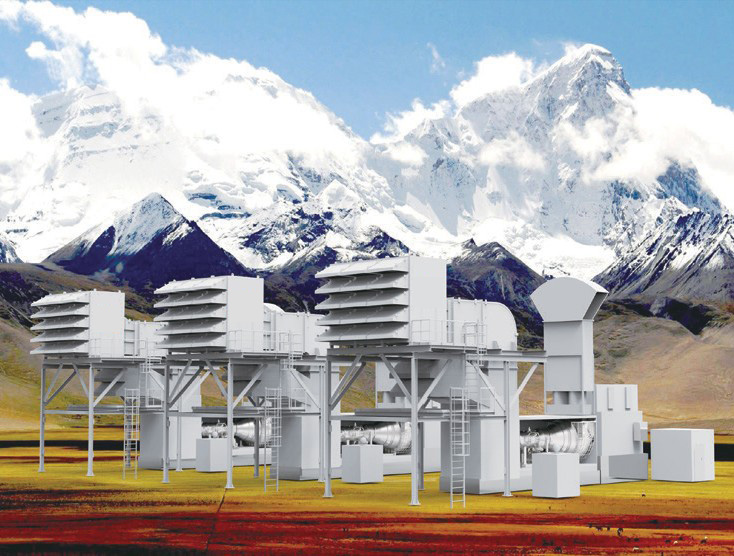

※ Energía distribuida por gas natural
※ Sobrealimentación por tuberías
※ Generación de energía industrial

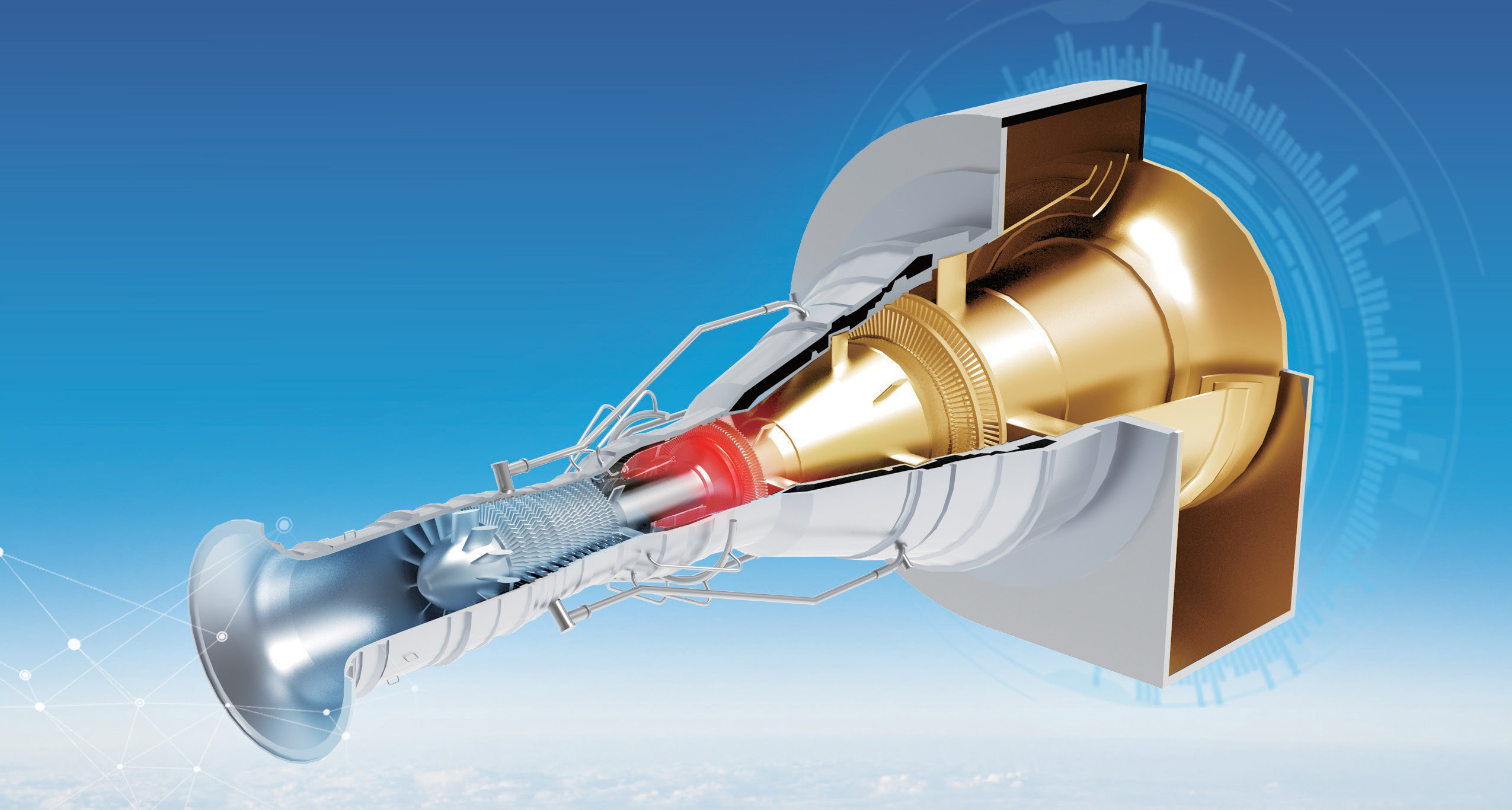

AGT-25 Introducción a la turbina de gas
La AGT-25 es el buque insignia de AXXEN, una turbina de gas industrial de 25 MW.. Ha integrado la última tecnología aerodinámica y de combustión. Tiene las ventajas de un amplio ámbito de aplicación y una alta fiabilidad. Puede utilizarse ampliamente en la energía distribuida de gas natural, la sobrealimentación de gasoductos, la generación de energía industrial y otros campos.
En condiciones ISO, con gas natural como combustible, los datos de rendimiento de la turbina de gas son los siguientes:
| Artículo | Unidad | Índice de rendimiento |
|---|---|---|
| Potencia | MW | 26.7 |
| Eficiencia de la generación de energía | % | 35.7 |
| Tasa de calentamiento | KJ/KWh | 10084 |
| Velocidad PT | rpm | 3000 |
| Relación de presión | 20 | |
| Caudal másico de escape | kg/s | 82 |
| Temperatura de escape | ℃ | 475 |
¡La serie CSE de compresores de expansión monotornillo de CTS para generación de energía ofrece una amplia gama de aplicaciones para una gran variedad de gases, incluidos gases corrosivos, con un rango de aplicación del 5% al 100%, presiones positivas o negativas a altas temperaturas de hasta 180 grados Celsius, y presiones de hasta 10 veces la relación de presión, así como expansores monotornillo con relaciones de expansión de hasta 18 veces la relación de presión. y expansores monotornillo con relaciones de expansión de hasta 18 veces!
Composición del grupo electrógeno
| Turbina de gas | Generador | Sistema Auxiliar | Sistema de medición y control |
|---|---|---|---|
| > Turbina de gas industrial, tres ejes, brida de salida en el extremo de la turbina | > Cableado tetrapolar, trifásico, devanado del estator Cableado tipo Y | > Sistema de Arranque | > Sistema de control y protección de turbinas de gas |
| > Sistema de entrada de aire | |||
| > Excitación sin escobillas | > Recinto y sistema de ventilación | · AC220V, 50Hz | |
| > Compresor | > Método de refrigeración: refrigeración aire-agua | > Sistema de aceite lubricante para turbinas de gas | · CC220V |
| ·Flujo axial LP de 9 etapas | > Sistema de aceite lubricante del generador | · PLC de tipo industrial | |
| · Flujo axial HP de 9 etapas | > Nivel de protección: lP55 | > Sistema de aire para instrumentos | · Tipo industrial HMl |
| · IGV de 3 etapas | > Aislamiento clase F | > Sistema de drenaje | > Control de vibraciones |
| > Combustion chamber | > Nivel de tensión: 6.3/10.5 kV | > Sistema de lavado con agua | · Vibración de la turbina de gas |
| · 16 tubo de llama anular | > Frecuencia: 50/60 Hz | > Sistema de combustible | · Vibración del generador |
| cámara de combustión | > Sistema de extinción de incendios por CO2 | > Medición de la temperatura | |
| Turbina generadora de gas | > Sistema de alarma contra incendios | > Medición de la presión | |
| · HP de una etapa | Montaje eléctrico | > Cabina de control del generador | |
| · LP de una etapa | > CCM | · Módulo de excitación | |
| > Turbina eléctrica | >Sistema CC | · Módulo de sincronización | |
| · 4 Etapas | > Disyuntores Prator y PT | > Módulo de protección del generador | |
| > Cabina neutra del generador |

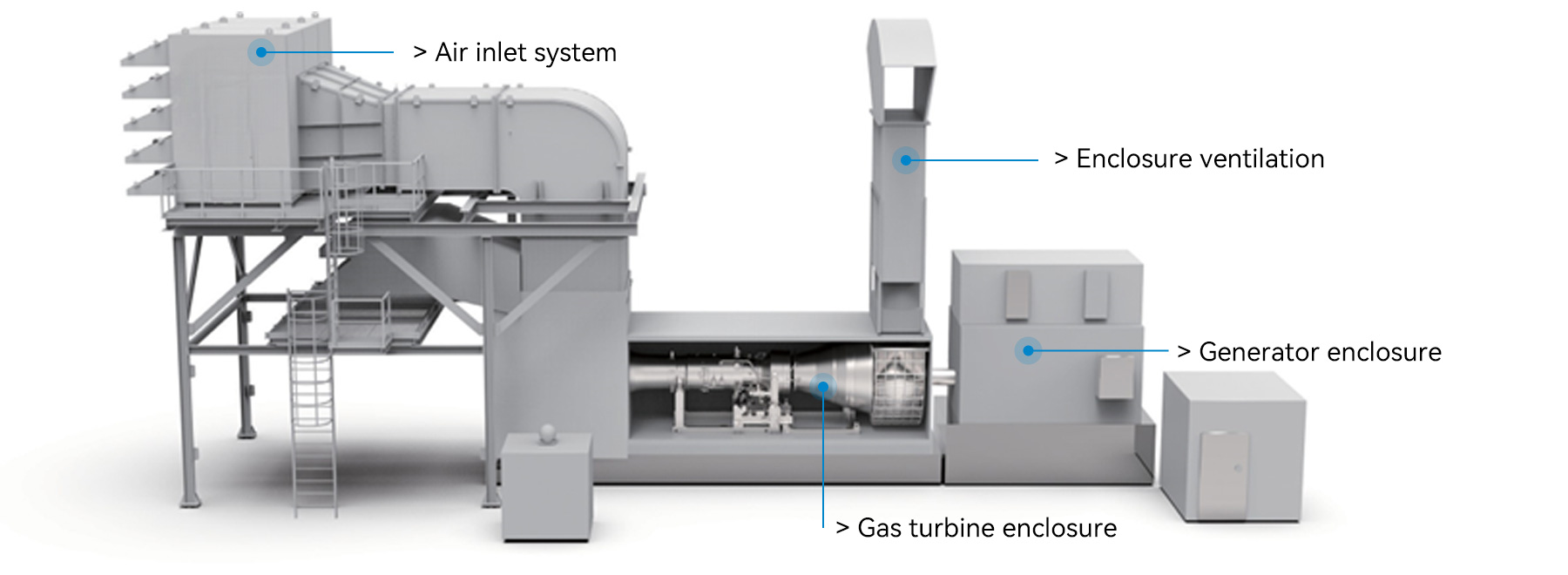

Diagrama del grupo electrógeno
