Compresores De Expansión Para Generación De Energía De La Serie CSE

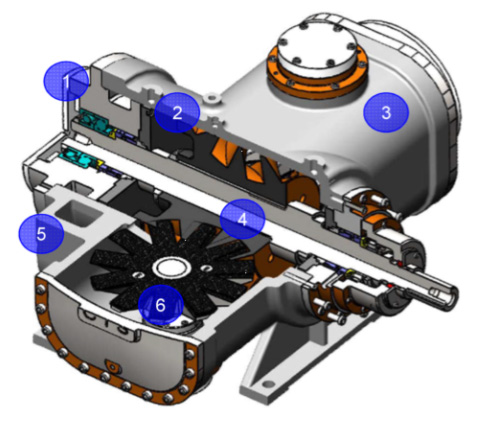

Principales características estructurales
Refrigeración separada de rodamientos y cierres mecánicos
Se adopta un sistema independiente de circulación de aceite lubricante para refrigerar los cojinetes y los sellos mecánicos, lo que evita eficazmente la influencia de las altas temperaturas en los cojinetes y los sellos mecánicos, y garantiza un funcionamiento eficaz y duradero del expansor.
Pulverizador multipunto de agua/aceite para una lubricación eficaz
Pulverización multipunto de agua (aceite) en la mejor posición dentro del expansor, lubricando eficazmente el rotor de tornillo y la pieza de rueda de estrella, garantizando la fiabilidad del expansor.
Material resistente a la corrosión
Todos los materiales son de acero inoxidable 316L con una excelente resistencia a la corrosión, salvo que se requiera lo contrario.
Canales internos y espacios de sellado optimizados
Diseño optimizado de los canales internos y los espacios de sellado para mejorar la eficiencia volumétrica del expansor a altas temperaturas de escape.
Relación de volumen de aspiración y descarga optimizada
El diseño optimizado de la relación de volumen de aspiración y descarga permite al expansor obtener una elevada relación de expansión y evitar al mismo tiempo las pérdidas por expansión.
Material especial de la pala de la rueda de estrella
La pieza de la rueda de estrella está hecha de material compuesto especial, que es resistente a altas temperaturas de 200℃, alta resistencia, buena tenacidad, resistente al desgaste, buena estabilidad térmica, y no es fácil de expandir y deformar. Este material se ha utilizado en más de 100.000 compresores.
Análisis de la competencia con otros productos del mercado
| Tipo De Producto | Expansores de un solo tornillo | Expansores centrífugos | Expansor de doble tornillo |
|---|---|---|---|
| Índice máximo de expansión | 18 | <3 | ≤8 |
| ¿Debe reforzarse la estructura para aplicaciones con gran coeficiente de dilatación? | Ninguno | Sí | |
| Eficiencia Energética | Alto | Alto | Alto |
| Degradación de la eficiencia energética en aplicaciones con gran coeficiente de dilatación | Bajo | / | Medio |
| Inmune a Los Líquidos | Sí | No | Sí |
| Caudal | Mediano | Grande | Mediano |
| Componente Clave | Disco y rotor de rueda estrellada (tornillo sin fin esférico) | Rodete de flujo tridimensional, Centrífuga | Doble tornillo |
| Mecanizado de componentes clave | Mecanizado en 5 ejes y mecanizado especializado | Rectificado integral de piezas forjadas | Fundición + fresado/rectificado del rotor |
| Componentes clave | Palas de rueda de estrella de material compuesto / Rotores de acero inoxidable | Acero inoxidable o titanio | Fundición aleada |
| Gastos De Producción | Bajo | Alto | Medio |
| Engranajes | Ninguno | Sí | Sí |
| Fiabilidad | Alto | Medio | Medio |
| Velocidad De Rotación Alcanzada | Accionamiento directo del motor + inversor | Tasa de crecimiento del engranaje | Engranaje sincrónico |
| Sistema de lubricación por aceite | Sistema de refrigeración de aceite independiente, sin contacto con el medio | Sistema de refrigeración de aceite independiente, sin contacto con el medio | Sistema de refrigeración de aceite independiente, sin contacto con el medio |
| Ruido | Por debajo de 84 dB | Por debajo de 84 dB | Por debajo de 84 dBMain Parameters Comparison Table |
Engranaje sincrónico
Amplia gama de fuentes de calor, puede aplicarse a vapor de agua sobrecalentado, vapor de agua saturado, mezclas de vapor y agua, agua caliente, gases de combustión y otros fluidos calientes.
Sistema de lubricación de rodamientos independiente, y la expansión del aislamiento físico del gas, la selección del sello del eje de las marcas líderes en el mundo, para garantizar el sellado del sistema de lubricante.
Su excelente ingeniería permite una gran adaptabilidad en términos de caudal del expansor.
Capacidad superior para cambiar las condiciones de funcionamiento: Funcionamiento estabilizado en caso de una amplia gama de fluctuaciones en las cargas y parámetros de la fuente de calor (desde un rango del 5% al 120%).
Bajos costes de mantenimiento, fácil de usar: básicamente no hay revisión, el mantenimiento y la operación son simples y convenientes, el sistema original del usuario no interfiere con el impacto de la instalación y el movimiento es muy simple.
Expansor de tornillo especialmente desarrollado para ORC, se aplica a potencias medias y bajas
Precio más competitivo
Alta Fiabilidad
Alto rendimiento isentrópico: 270%
Tabla de parámetros del compresor de expansión para generación de energía de la serie CSE
| Perfil del expansor |  |
 |
 |
 |
 |
 |
||
| Modelo de expansor | CSE-5 | CSE-10 | CSE-20 | CSE-40 | CSE-56 | CSE-110 | ||
| Diámetro del rotor | Ø180 | Ø215 | Ø260 | Ø360 | Ø360 | Ø360 | ||
| Volumen de escape teórico del expansor | m³/min | 5 | 10 | 16 | 40 | 56 | 110 | |
| Medio | Aire | Aire | Aire | Aire | Aire | Aire | ||
| Peso molecular M | 28.959 | 28.959 | 28.959 | 28.959 | 28.959 | 28.959 | ||
| Índice de aislamiento (aproximado) | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 | ||
| Estado de la entrada de aire | Presión de admisión | Barra | 10 | 10 | 10 | 10 | 10 | 10 |
| Temperatura de entrada | k | 361 | 361 | 361 | 361 | 361 | 361 | |
| Estado de desgasificación | Presión de salida | Barra | 2 | 2 | 2 | 2 | 2 | 2 |
| Temperatura de salida | k | 227.9 | 227.9 | 227.9 | 227.9 | 227.9 | 227.9 | |
| Caudal másico de gas | kg/h | 2874.9 | 5749.9 | 9199.8 | 22999.5 | 32199.3 | 63248.7 | |
| Trabajo de expansión adiabática | kW | 106.8 | 213.6 | 341.7 | 854.3 | 1196.0 | 2349.2 | |
| Eficiencia (valor supuesto) | 60% | 60% | 60% | 60% | 60% | 60% | ||
| Potencia de salida (3000rpm) | kW | 64.1 | 128.1 | 205.0 | 512.6 | 717.6 | 1409.5 | |
| Par de salida | N*m | 207 | 415 | 664 | 1659 | 2323 | 4563 | |
¡La serie CSE de compresores de expansión monotornillo de CTS para generación de energía ofrece una amplia gama de aplicaciones para una gran variedad de gases, incluidos gases corrosivos, con un rango de aplicación del 5% al 100%, presiones positivas o negativas a altas temperaturas de hasta 180 grados Celsius, y presiones de hasta 10 veces la relación de presión, así como expansores monotornillo con relaciones de expansión de hasta 18 veces la relación de presión y expansores monotornillo con relaciones de expansión de hasta 18 veces!
