Tipos De Compresores Axiales
El compresor axial de soplador AXXEN tiene dos series AV (compresor axial de cuchilla estacionaria ajustable) y A (compresor axial de cuchilla estacionaria de fijación), cada serie tiene los siguientes tipos de acuerdo con el diámetro del cubo del rotor, la etapa es de 2 a 22, la relación de compresión es de 1,2 a 9.
| Tipo | Serie | Modelo De Cobertura | Descripción |
|---|---|---|---|
| Compresores Axiales | Tipo A | A40、A45、A50、A56、A63、A71、A80、A90、A100、A112 | Fijación de la hoja estacionaria |
| Tipo AV | AV40、AV45、AV50、AV56.AV63、AV71、AV80、AV9O.AV100、AV112、AV125、AV14 | Fijación de la hoja estacionaria |
Lista De Modelos De Compresores Axiales

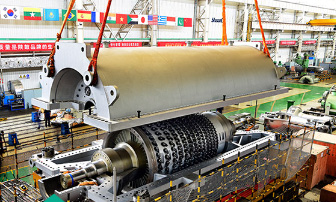

AXXEN desarrolló con éxito el compresor axial industrial AV140 de mayor caudal del mundo con derechos de propiedad intelectual propios de China.
Los índices de rendimiento de la unidad han alcanzado el nivel avanzado internacional, y puede utilizarse en los campos de los altos hornos extragrandes, el craqueo catalítico, la separación de aire a gran escala, los túneles de viento a gran escala, el transporte remoto de gas, el almacenamiento de energía comprimida, etc. en China.
Parámetros De Rendimiento Del Compresor Axial
| Modelo | Número de etapas | Relación de presión | Caudal de aspiración × 10³Nm³/h |
|---|---|---|---|
| A40 | 2-22 | 1.3-9 | 65-84 |
| A45 | 2-22 | 1.3-9 | 84-110 |
| A50 | 2-22 | 1.3-9 | 110-132 |
| A56 | 2-22 | 1.3-9 | 132-168 |
| A63 | 2-22 | 1.3-9 | 168-230 |
| A71 | 2-22 | 1.3-9 | 230-275 |
| A80 | 2-22 | 1.3-9 | 275-350 |
| A90 | 2-22 | 1.3-9 | 350-440 |
| A100 | 2-22 | 1.3-9 | 440-550 |
| A112 | 2-22 | 1.3-9 | 550-680 |
Tabla de parámetros de rendimiento de los compresores axiales de la serie A (aire)
| Modelo | Número de etapas | Relación de presión | Caudal de aspiración × 10³Nm³/h |
|---|---|---|---|
| A40 | 2-22 | 1.3-9 | 75-85 |
| A45 | 2-22 | 1.3-9 | 85-110 |
| A50 | 2-22 | 1.3-9 | 110-135 |
| A56 | 2-22 | 1.3-9 | 135-165 |
| A63 | 2-22 | 1.3-9 | 165-215 |
| A71 | 2-22 | 1.3-9 | 215-275 |
| A80 | 2-22 | 1.3-9 | 275-350 |
| A90 | 2-22 | 1.3-9 | 350-425 |
| A100 | 2-22 | 1.3-9 | 425-550 |
| A112 | 2-22 | 1.3-9 | 550-680 |
| A125 | 2-22 | 1.3-9 | 680-850 |
| A140 | 2-22 | 1.3-9 | 850-1050 |
Compresores Axiales Ámbitos De Aplicación y Productos
Los conjuntos de compresores de flujo axial de AXXEN son ampliamente utilizados en la industria metalúrgica de varias especificaciones de alto horno, compresor de aire de regeneración de deshidrogenación de propano de la industria petroquímica, unidad de ácido nítrico de la industria petroquímica, banco de pruebas de bombeo a gran escala, túnel de viento, industria farmacéutica.
| Sitios | Procesos | Tipos De Unidades |
|---|---|---|
| Metalurgia | Industria Metalúrgica Alto Horno Flujo De Procesos Del Sistema De Alto Horno | Soplador De Alto Horno Unidad AV |
| Proceso de recuperación de energía de la presión residual del gas y del alto horno | Unidad BPRT | |
| Calor Residual De Sinterización y Procesos De Recuperación De Energía De Alta Presión De Alto Horno | Unidad STRT | |
| Proceso de generación de energía mediante alto horno y turbina | Unidad BCSG | |
| Unidad de recuperación de energía del calor residual de sinterización | Unidad SHRT | |
| Unidad de turbina de recuperación de energía y soplante de alto horno de accionamiento síncrono eléctrico de vapor | Unidad BCRT | |
| Tipos De Unidades | Proceso de producción de ácido nítrico en la industria petroquímica | Compresores De Aire |
| Proceso de craqueo catalítico en la industria petroquímica | Ventilador Central | |
| Plantas de deshidrogenación de propano para la industria petroquímica | Compresores de gas regenerativos | |
| Planta de ácido sulfúrico (sulfuro de hierro) de la industria petroquímica | Ventilador Central | |
| Proceso de producción de PTA (ácido tereftálico purificado) en la industria petroquímica | Compresor De Aire | |
| Industria farmacéutica | Compresor De Aire | |
| Plataforma de Pruebas | Compresores de Bombeo | |
| Otras ocasiones especiales | Compresores De Diseño Especial |
